Matter QR コード生成を Wasm にしてみた

Nature ソフトウェアエンジニアの桒山です。この記事は、第２回 Nature Engineering Blog 祭の１３日目の記事になります！

Matter のコミッショニングで用いる QR コード¹生成を Wasm で実装して、Web ブラウザから QR コードを生成できるようにした話です。実装は以下です。

• https://thekuwayama.github.io/matter_qrcode_generator/

私、個人的な目的としては

• QR コードを颯爽と出力して、Commissionee 検証などの際に遊びたい
• Matter Spec について復習したい
• Rust を書きたい

です。Matter 開発を楽しんでいきましょう！

QR コードによる Matter のコミッショニング

Matter のコミッショニングについては、Nature Matter Kaigi の田井の発表資料が分かりやすいと思います。参照ください。

speakerdeck.com

Matter のコミッショニングでは、MPC(Manual Pairing Code) を使う方法と QR コードを使う方法があります。matter_qrcode_generator では、この QR コードを出力します。QR コードの仕様については Matter 1.0 Core Specification 5.1.3. QR Code ² を参照してください。

Wasm ³ って？

WebAssembly は現代のウェブブラウザーで実行できる新しい種類のコードです。ネイティブに近いパフォーマンスで動作する、コンパクトなバイナリー形式の低レベルなアセンブリー風言語です。さらに、 C/C++、C# や Rust などの言語のコンパイル先となり、それらの言語をウェブ上で実行することができます。 WebAssembly は JavaScript と並行して動作するように設計されているため、両方を連携させることができます。

• https://developer.mozilla.org/ja/docs/WebAssembly
  • ウェブブラウザーなどの Wasm ランタイム上で実行可能なコード
    • バイトコード
    • ブラウザ以外にもランタイム有り
      • Envoy、Fastly Terrarium(Lucet) や Wasmer など
    • JavaScript から Wasm の関数を呼び出したり、Wasm から JavaScript の関数を呼び出し可能
      • 例えば、Wasm にコンパイルすれば Rust で書いた関数を JavaScript から呼び出し可能

Wasm を JavaScript から読めるように実装

レポジトリ構成は、おおよそ下記です。

├── matter_qrcode_generator
│   ├── Cargo.toml
│   └── src
│       ├── base38.rs
│       ├── cli.rs
│       ├── lib.rs
│       ├── main.rs
│       ├── onboarding_payload.rs
│       └── qr.rs
└── matter_qrcode_generator_wasm
    ├── Cargo.toml
    ├── src
    │   └── lib.rs
    └── www
        ├── css
        │   └── style.css
        ├── index.html
        └── js
            └── app.js

二つのディレクトリについて、それぞれ何をやっているか説明します。

• matter_qrcode_generator/
  • Matter の仕様に沿って QR コードを生成する Rust 実装
    • main.rs から CLI として動くように
    • lib.rs としてモジュールを参照可能に
• matter_qrcode_generator_wasm/
  • ../matter_qrcode_generator/ を用いて Wasm のコードを書き出すように実装
    • lib.rs にて wasm_bindgen クレートを利用
    • Wasm コードを JavaScript から参照して、フロントエンドにて QR コードを生成・表示

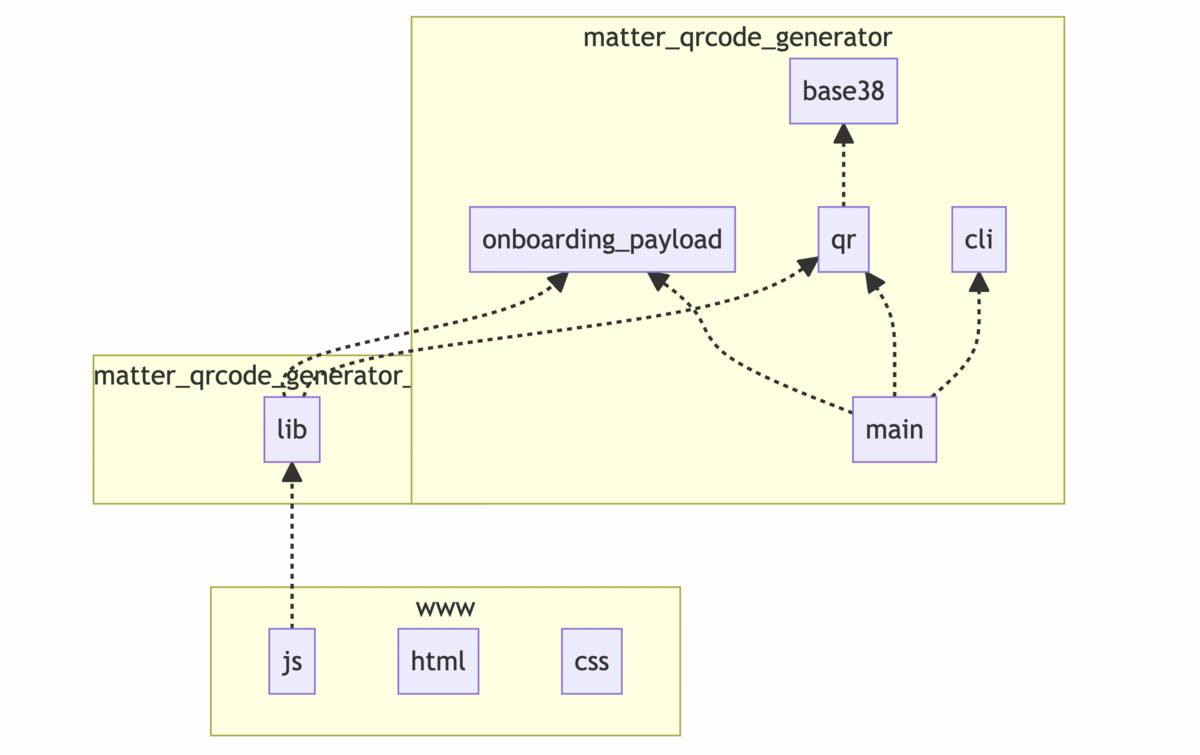

つまり、依存関係は下記の通りです。

matter_qrcode_generator_wasm/src/lib.rs で用いられるクレートを紹介しておきます。

• wasm_bindgen
  • JavaScript から Rust の関数を呼び出したり、Rust から JavaScript の関数を呼び出し可能にするための Wasm を書き出すようにコンパイルするためのクレート
    • #[wasm_bindgen]
• js_sys
  • JavaScript から呼び出せる Rust の関数を実装する際に、返り値を JavaScript の型として実装できるようにするクレート
    • JSValue

#[wasm_bindgen]
pub fn do_print_qr(
    vid: u16,
    pid: u16,
    passcode: u32,
    discriminator: u16,
    soft_ap: bool,
    ble: bool,
    on_ip_nw: bool,
    pixel: u32,
) -> Result<String, JsValue> {
    // QR コードを SVG として生成、HTML タグで書き出して文字列として返す

Github Actions にて .wasm と .js と index.html ファイルを公開用ブランチ上に配置

npm build <scripts> からコマンドを実行できるようにしました。matter_qrcode_generator/public/ 以下に .wasm と .js と index.html が書き出されます。内部で利用しているツールは下記です。

• wasm-pack
  • Rust から出力された .wasm を npm パッケージとして構築するためのツール
• webpack
  • 依存する .js や .css など複数のファイルをまとめて出力してくれるツール
    • www/ 以下に書いた css と .js をまとめ、index.html から参照してくれるようにするために利用

$ npm install   # 依存する .js 取得

$ npm run build # 以前のビルド結果掃除、wasm-pack、webpack 実行してビルド

$ npm run start # http-server を立てて localhost:8080 をオープン

// 省略
"scripts": {
        "lint": "eslint www/index.html www/js",
        "build:pre": "rm -rf public",
        "build:wasm": "wasm-pack build --target web --no-typescript --features wee_alloc",
        "build:webpack": "webpack",
        "build": "run-s build:pre build:wasm build:webpack",
        "start": "cd public && http-server -o"
    }
// 省略

Github Actions にて、main ブランチに push があれば自動デプロイされるようにしています。

• github-pages-action
  • Github Pages するための Github Actions
    • ビルドした .wasm と .js と index.html だけを公開したい。その他の Rust のコードとかは公開する必要はない。matter_qrcode_generator/public/ 以下だけ公開するように設定するために利用
    • デフォルトで gh-pages を上書きする形でデプロイ
  • https://github.com/marketplace/actions/github-pages-action

    - run: npm install
      working-directory: ./matter_qrcode_generator_wasm
    - run: npm run build
      working-directory: ./matter_qrcode_generator_wasm
    - name: Deploy
      uses: peaceiris/actions-gh-pages@v3
      with:
        github_token: ${{ secrets.GITHUB_TOKEN }}
        publish_dir: ./matter_qrcode_generator_wasm/public

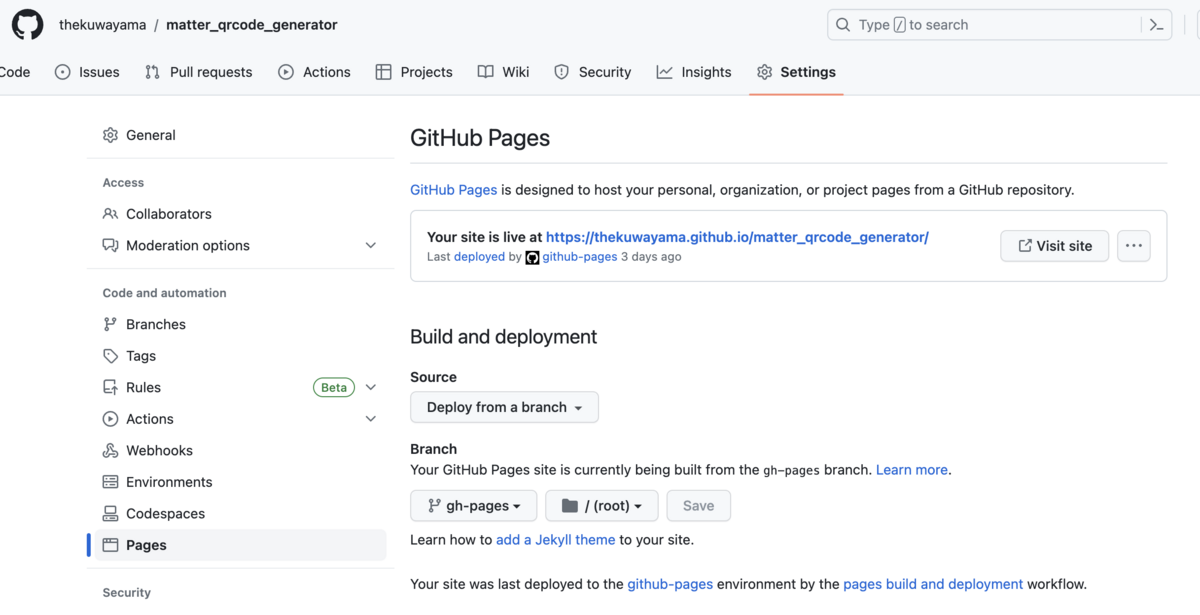

公開用ブランチを設定して Github Pages で公開

上記を用いて、Github Actions にて public に書き出された .wasm と .js と index.html を gh-pages ブランチのルートから上書きして配置します。

github.com

GitHub のリポジトリから HTML、CSS、および JavaScript ファイル を直接取得し、任意でビルドプロセスを通じてファイルを実行し、ウェブサイトを公開できる静的なサイトホスティングサービスです。

• https://docs.github.com/ja/pages/getting-started-with-github-pages/about-github-pages
  • gh-pages を Github Pages として公開設定しておけば https://thekuwayama.github.io/matter_qrcode_generator/ に公開
    • http(s)://<username>.github.io/<repository>

実際にコミッショニングしてみる

Commissionee は matter-rs の onoff_light を用います。手元に Rust 環境のある PC をご用意ください。手元の PC にて

$ git clone git@github.com:project-chip/matter-rs.git

$ cd matter-rs

$ cargo run --example onoff_light

matter-rs を書き換えずにそのまま実行しますと

• https://github.com/project-chip/matter-rs/blob/2fe66318ca4b80eb129d32f3f27918345fe967fc/examples/onoff_light/src/main.rs#L26-L41
  • Vendor ID
    • 65521
  • Product ID
    • 32768
  • Passcode
    • 123456
  • Discriminator
    • 250

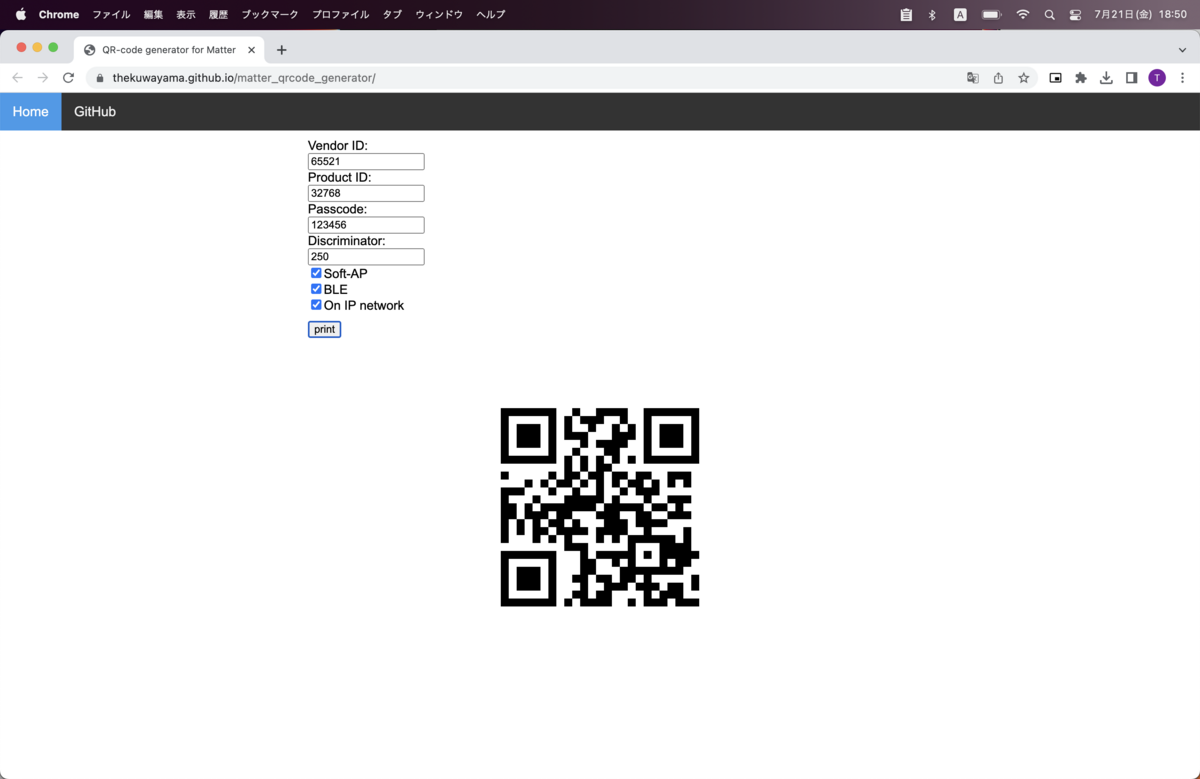

で起動されます。上記を web にて入力して、 print ボタンを押してください。QR コードが生成されます。

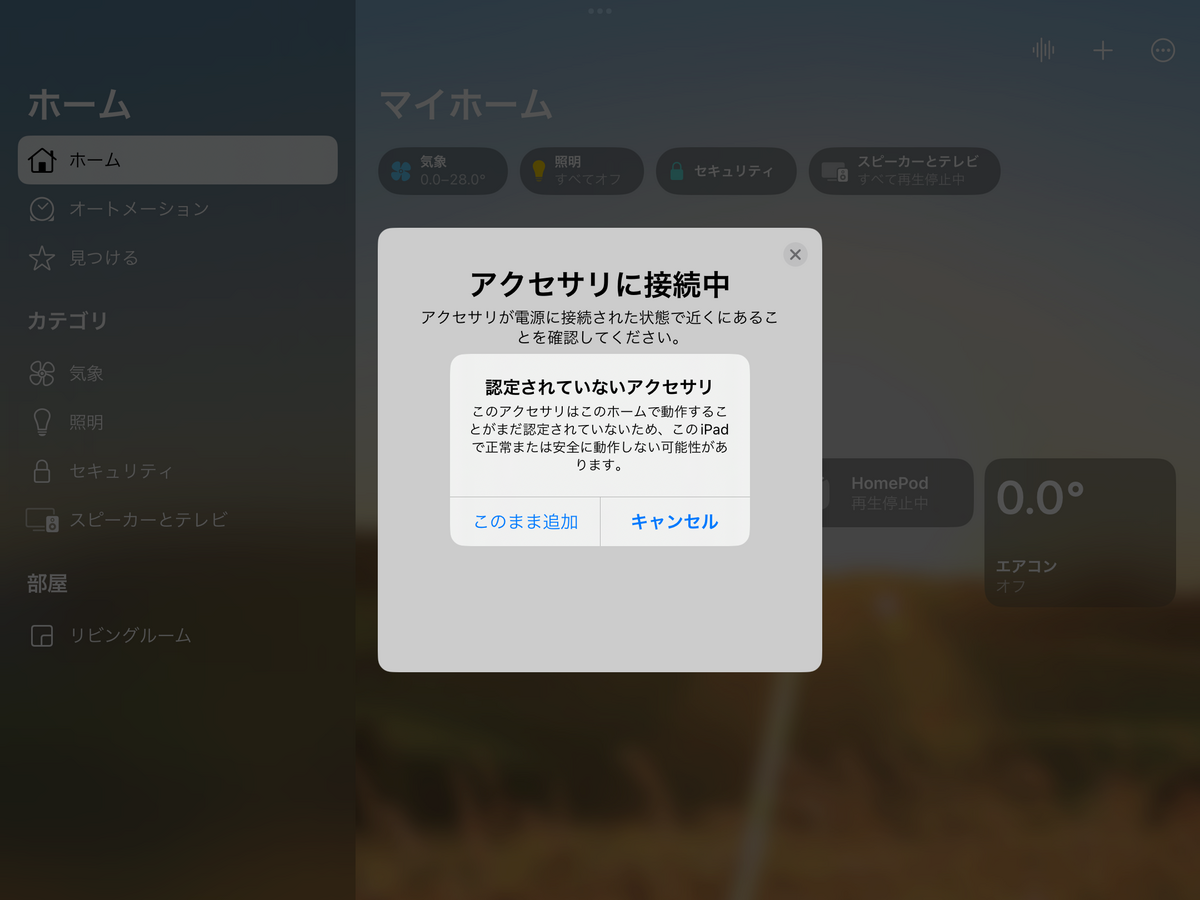

PC と同じ無線 LAN にて、Commissioner からコミッショニングしてみてください。コミッショニングが成功すると思います。下記は iPad から Home アプリを起動した場合のスクリーンショットです。

コミッショニング成功です。 🎉🎉

まとめ

Matter QR コード生成を実装し、そして Wasm にして Github Pages にて公開しました。もし Matter 開発において、QR コードが必要になった際に助けになれば幸いです。
